 水隔膜泵 >> 水隔膜浆体泵


产品编号:
81616302316
产品名称:
水隔膜浆体泵
规  格:
专利证书
产品备注:
水隔膜浆体泵
产品类别:
水隔膜泵

   产 品 说 明
一、 设备组成

水隔膜浆体泵主体结构如图1所示,其主要由隔离罐体5、隔膜6、隔膜检测装置4、进水清水阀3、回水清水阀2、进浆止回阀7、排浆止回阀8、清水泵10、回水流量调节阀11、高位矿浆仓1和清水箱9等部分组成。每台设备配备3套隔离罐及其配套的阀门等。除主体结构外,每台设备还配备1台液压站和1个智能型控制台。
二、 工作原理

1. 隔离罐容室
隔膜6把隔离罐体5的内部空间分成矿浆室和清水室两部分,工作过程中两室体积成互补型变化。
2. 单罐吸浆和排浆
进水清水阀3关闭,回水清水阀2开启,矿浆从高位矿浆仓1经由进浆止回阀7进入隔离罐矿浆室,矿浆推动隔膜扩张,矿浆室扩大、清水室缩小;被挤出的清水经由回水清水阀2和回水流量调节阀11流回水箱,实现单罐吸浆功能。
回水清水阀2关闭,进水清水阀3开启,清水泵10的高压水经由进水清水阀3进入隔离罐清水室,清水推动隔膜收缩,清水室扩大、矿浆室缩小;被挤出的矿浆经由排浆止回阀8进入排浆管线,实现单罐排浆功能。
3. 三罐吸、排浆协调
单个隔离罐的吸浆和排浆过程是分时进行的,为保证设备吸浆和排浆的连续性,每台设备配置3个隔离罐,每个隔离罐的吸浆过程相位角错开120度;排浆过程相位角也错开120度。
4. 浆位控制
高位矿浆仓1上设置液位传感器,传感器控制回水流量调节阀11的开度,从而调整进浆流量的大小,使其与进入矿浆仓的流量一致。
5. 隔膜变形控制
隔离罐上安装隔膜检测装置4以检测隔膜变形量,并通过调节变频器的频率控制清水泵输出流量,控制隔膜的收缩和扩张在理想的区间进行,从而提高隔膜的使用寿命。

三、 特点

1. 扬程高
水隔离泵的扬程受浮球的限制不能做的太高;一般不高于640米,而隔膜的工作压力比较高,因此膜隔离水力矿浆泵的扬程较高,可以达到1600米
2. 效率高
设备的浆和水系统由隔膜完全隔离,不需要水封水,因此无水耗,使得设备效率有较大提高。
3. 清水泵和清水阀寿命长
水和浆完全隔离使清水系统无任何杂质,清水泵和清水阀的密封部件使用寿命得以显著提高。
4. 投入小
膜隔离水力矿浆泵造价比水隔离泵要高些,但相对于液压隔膜泵,其成本要低很多。因此投资费用低。
5. 自动控制功能完善
采用我公司独立研发、具有自主知识产权的传感器对隔膜变形进行全过程监测,并实现了对隔膜变形的完全控制,从而提高了隔膜的使用寿命;
采用安全可靠的机械保护装置对隔膜进行终极保护,使得在设备出现异常时仍有效保护隔膜的安全;
系统实现全自动控制,设备排浆量自动跟随选厂的排尾量,生产过程不需要人工参与。

四、试验现场照片

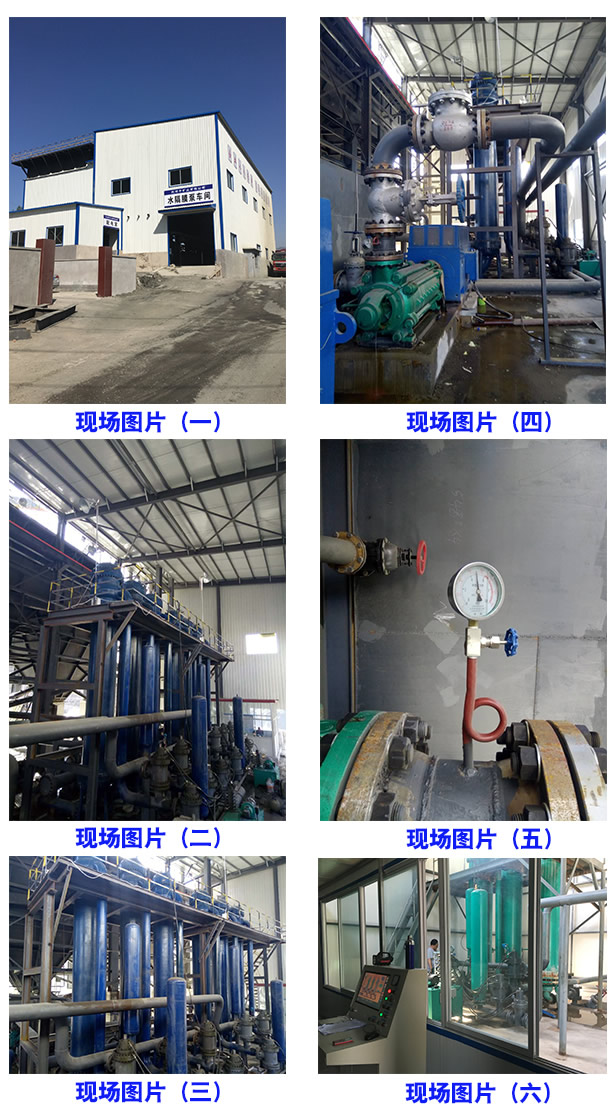

五、使用现场照片
点击数:904  录入时间:2017/8/16 【打印此页】 【关闭
